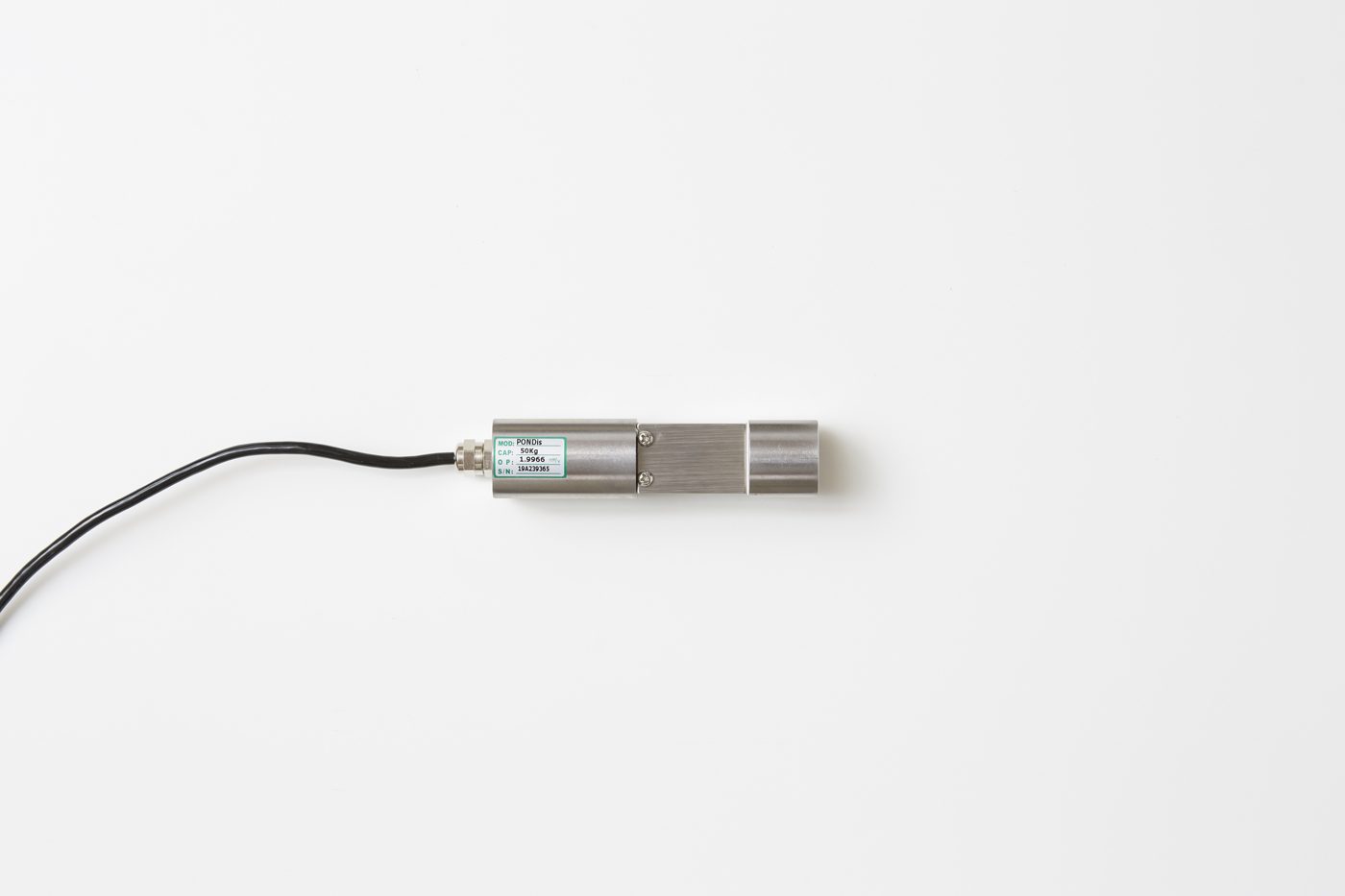

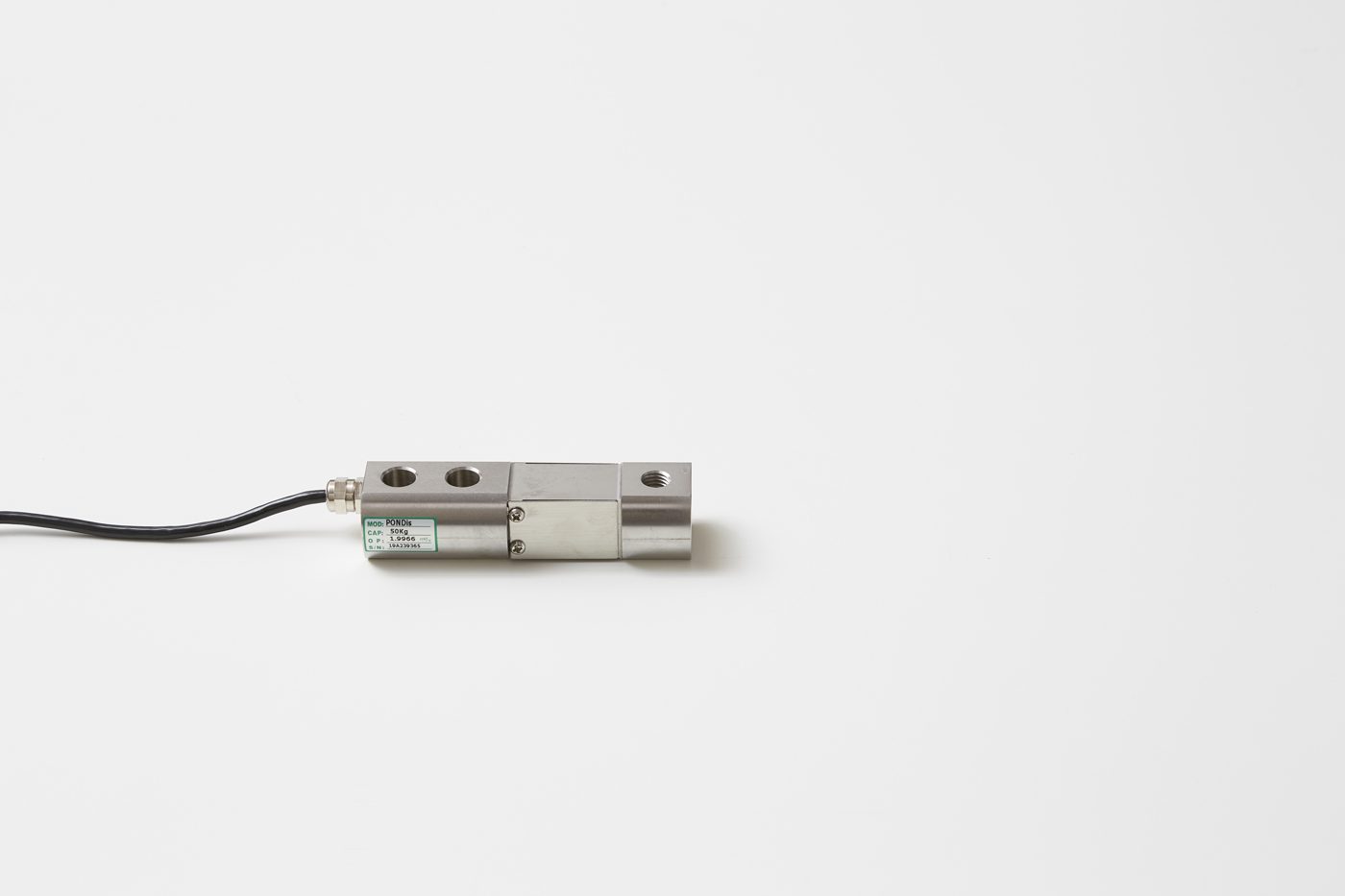

PONDis- Barra de flexión 50 kg / 100 kg

PONDis- Barra de flexión 50 kg / 100 kg

Solicitar asesoramiento

Descripción

PONDis-50kg 2mV/V:

Datos técnicos

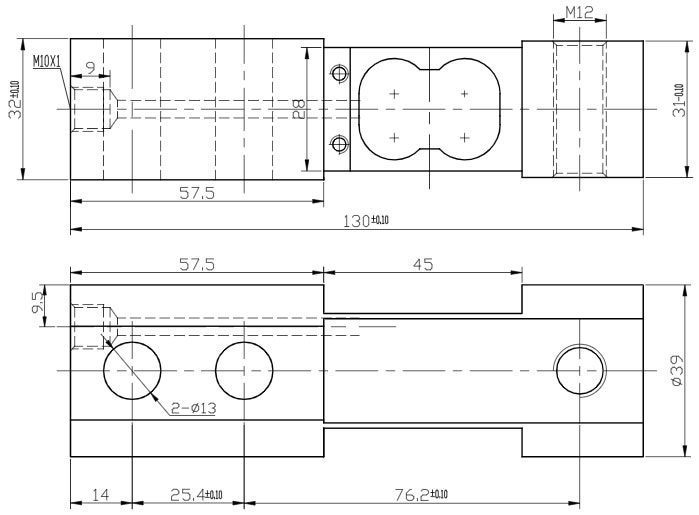

Características y esquema de conexión

ATENCIÓN / IMPORTANTE:
El amplificador de báscula PMV se calibra en fábrica con una sola barra de pesaje/célula de carga. Si en un sistema de pesaje se utiliza más de una barra de flexión/célula de carga (caso normal: 1, 3 o 4 células), después de conectar todas las barras de pesaje/células utilizadas y aún sin carga, se debe medir con un voltímetro la tensión del punto cero entre los bornes 17 (GND/0 VDC) y 18 (+ señal 0-10 VDC) y ajustarla a un rango positivo. Con el potenciómetro de punto cero del amplificador de báscula PMV, la tensión del punto cero (17 y 18) debe ajustarse a un valor de tensión positivo en el rango de aprox. +0,1 a +0,4 VDC.

ATTENTION / IMPORTANT:
The PMV scale amplifier is only calibrated at the factory with one load cell. If more than one load cell is used in a weighing system (standard case: 1, 3 or 4 sensors), then after connecting all used and still unloaded load cells, the zero point voltage between the terminals 17 (GND/0 VDC) and 18 (+ signal 0-10 VDC) has to be measured with a voltmeter and set to a positive range. Using the zero point potenometer of the PMV scale amplifier, to set the zero point voltage (17 and 18) to a positive voltage value in the range from approx. +0.1 to +0.4 VDC.
