PONDis- Acessórios barra de flexão

Descrição

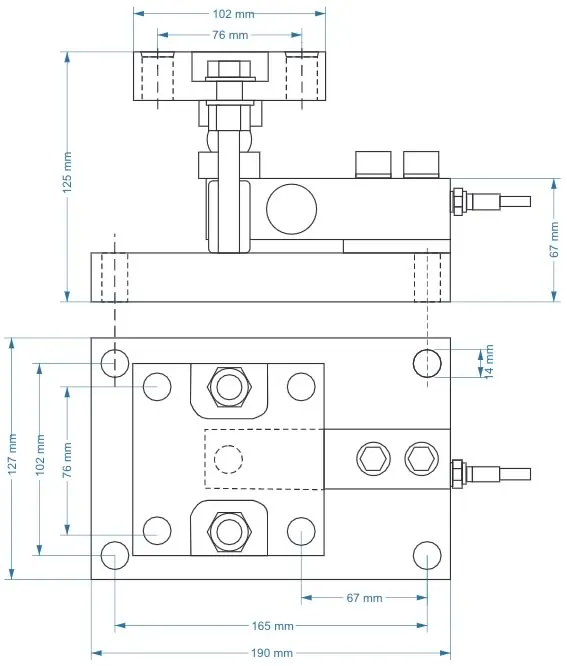

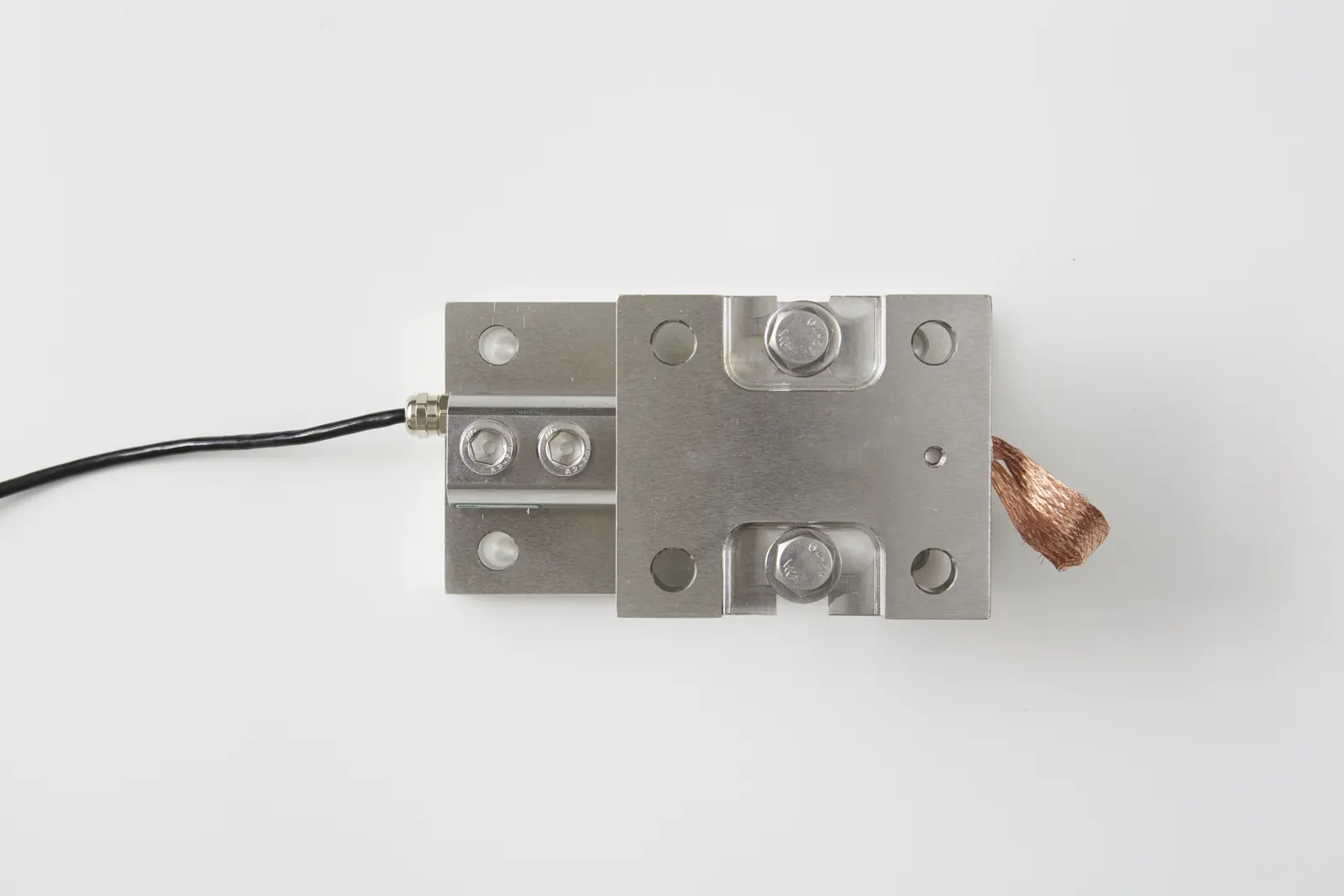

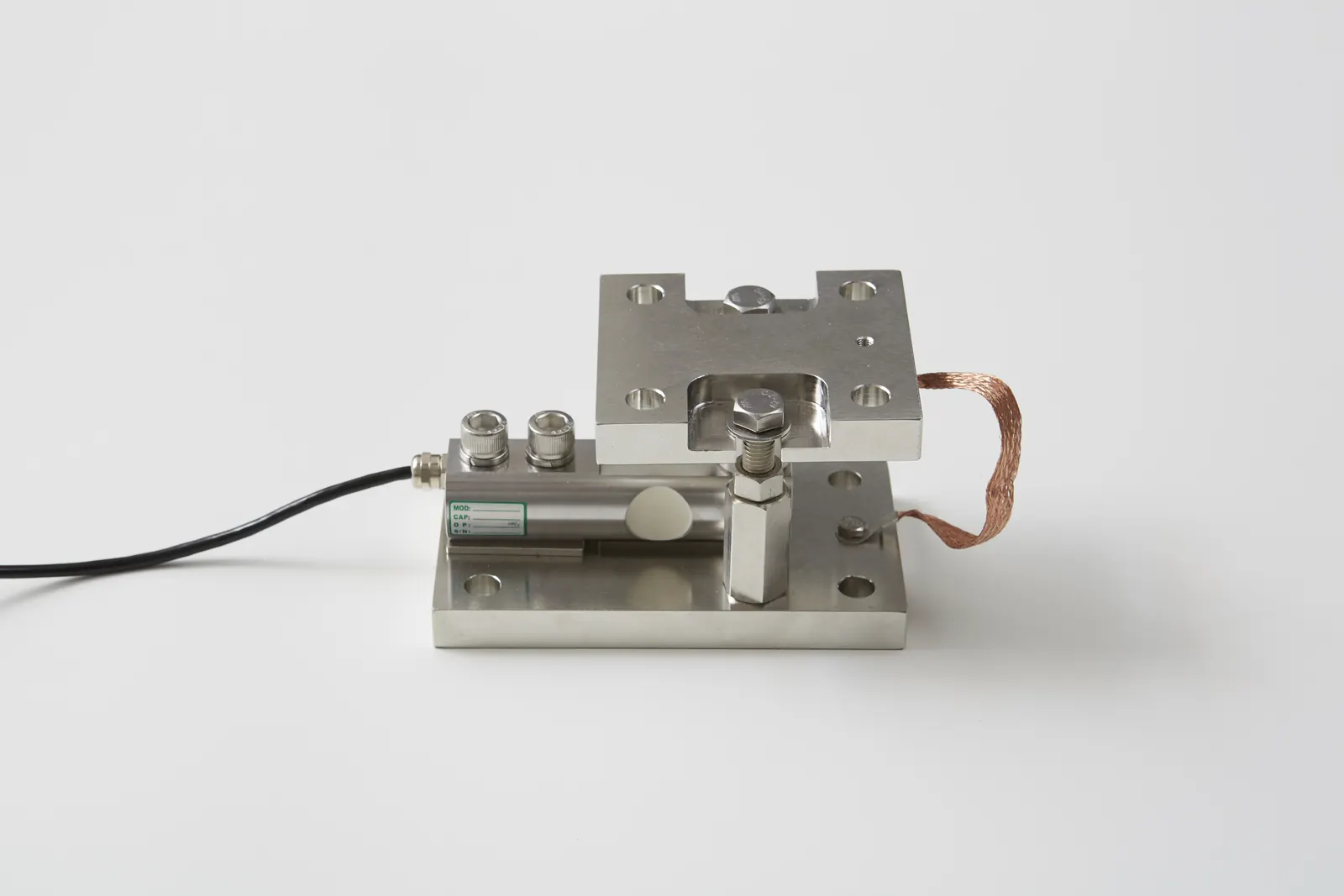

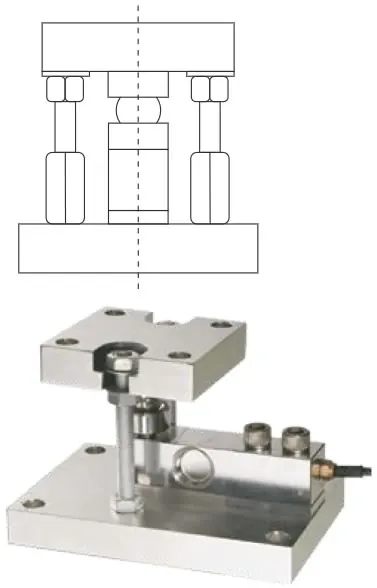

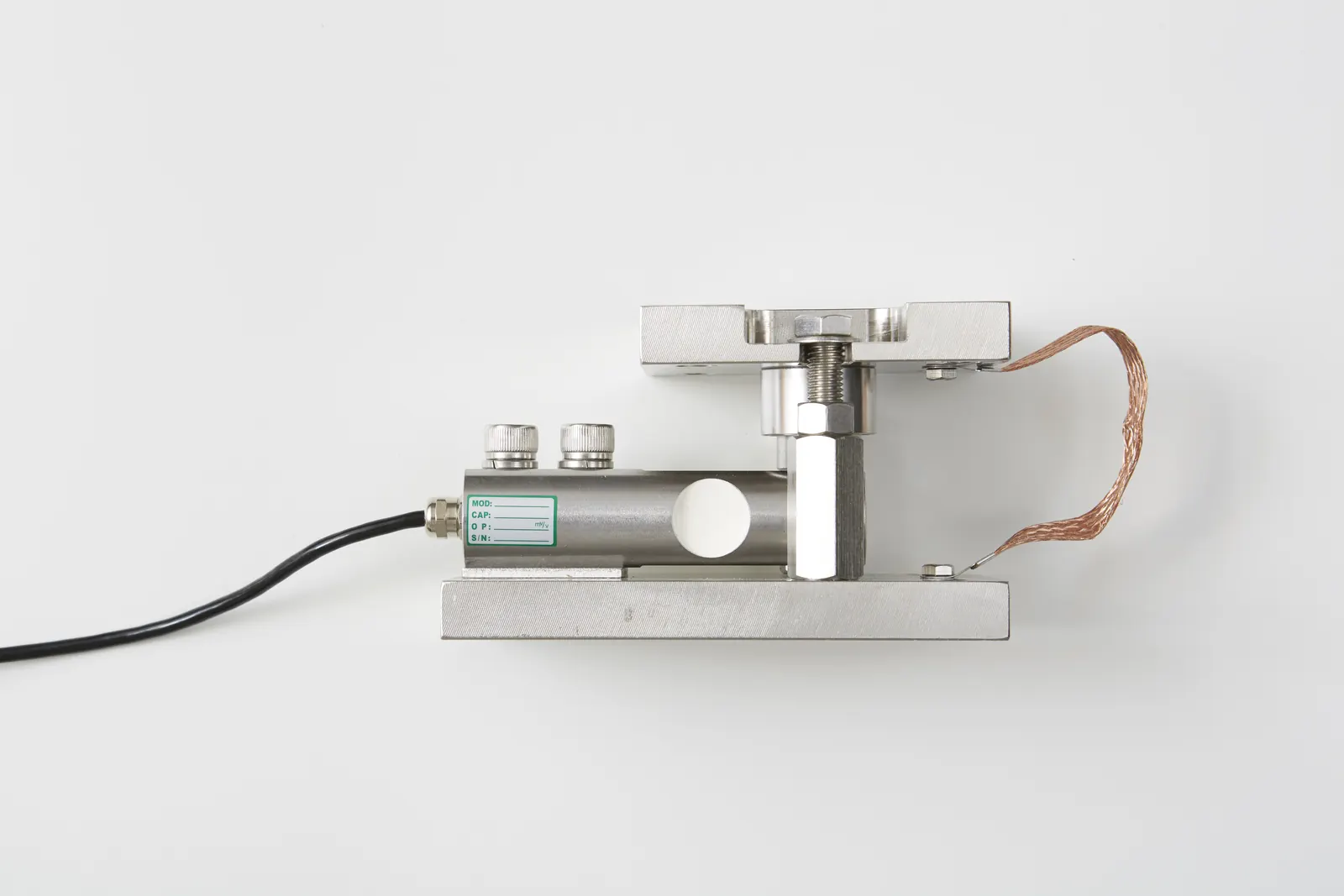

Pé pendular até 2t

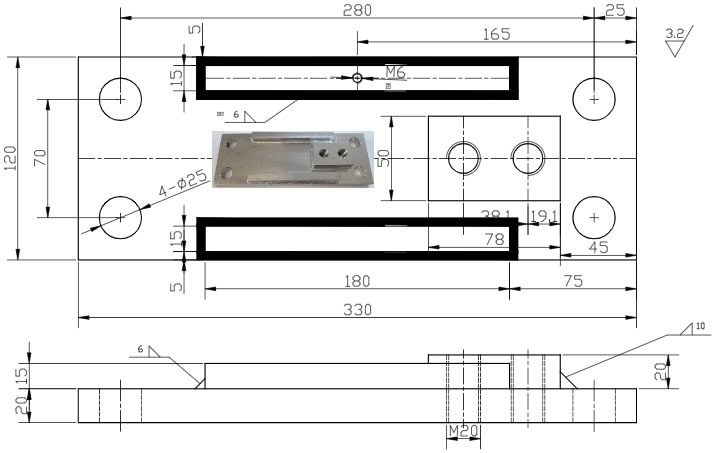

Placa de montagem até 2t

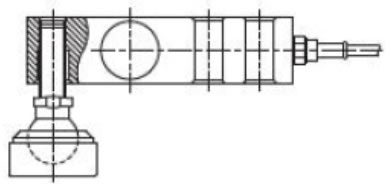

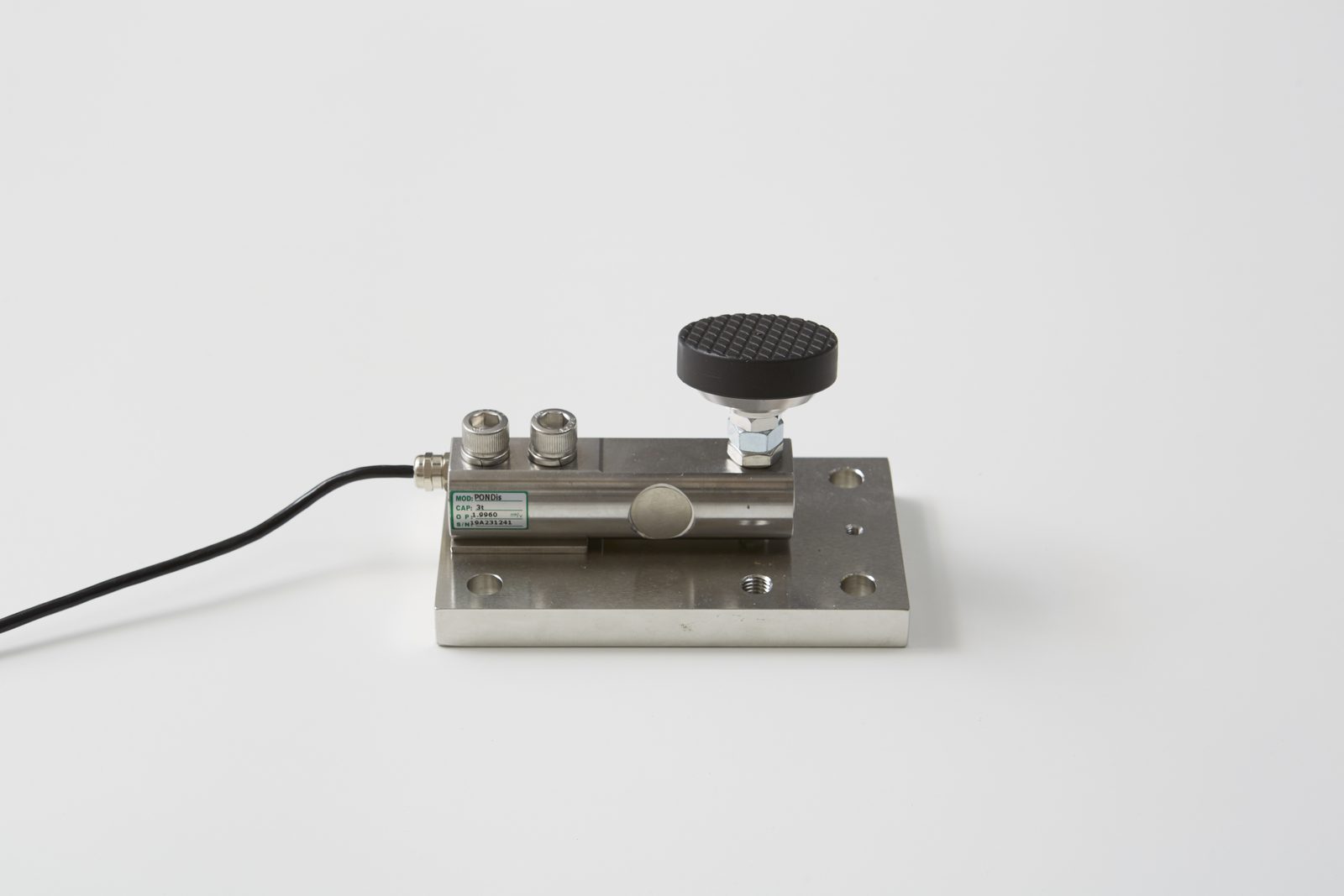

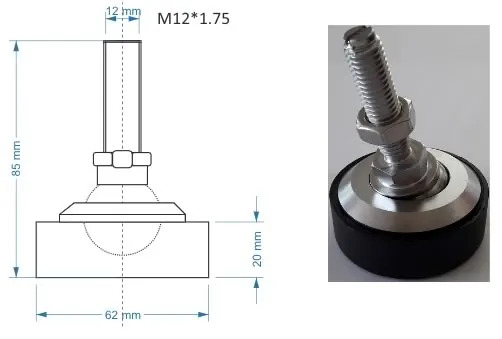

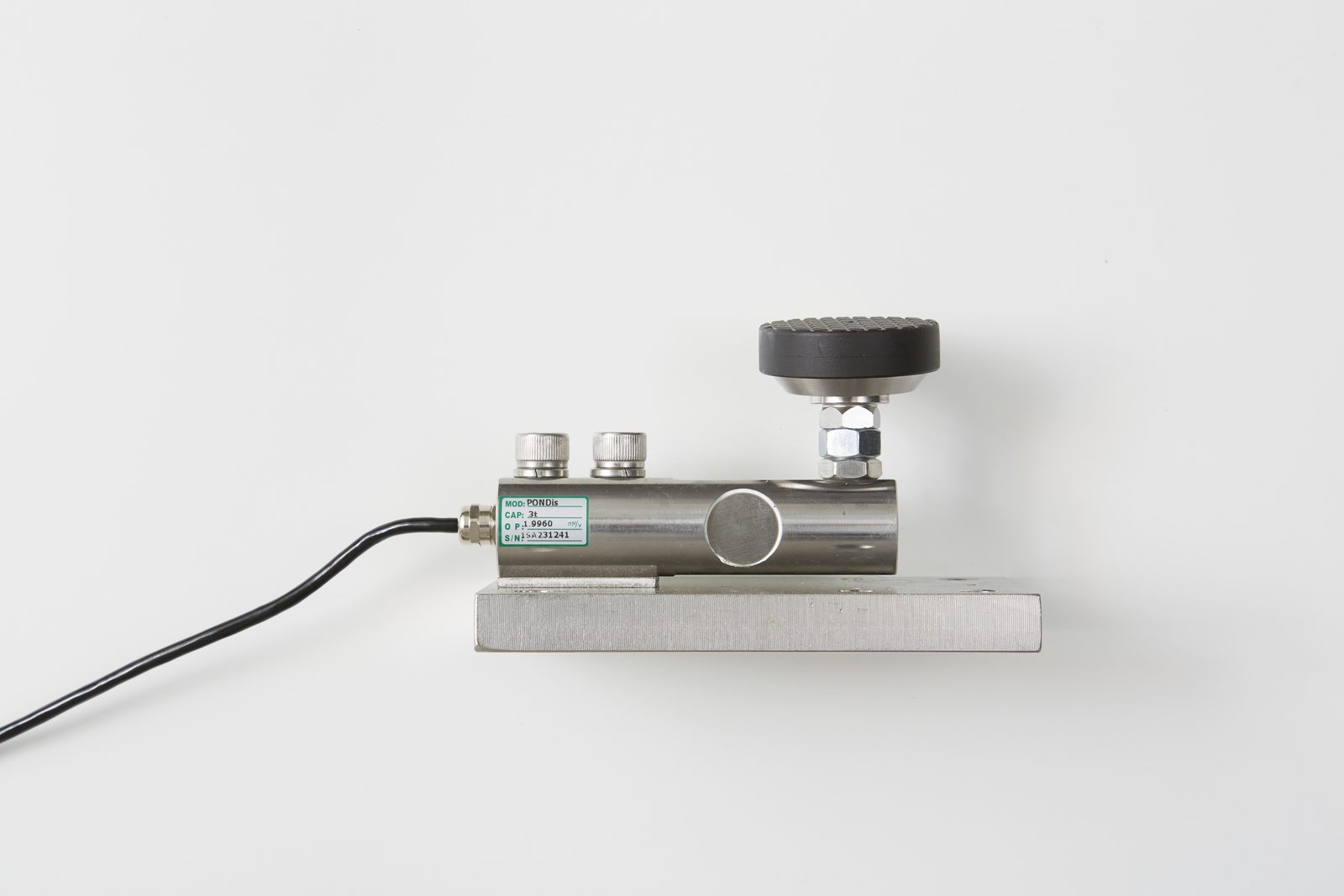

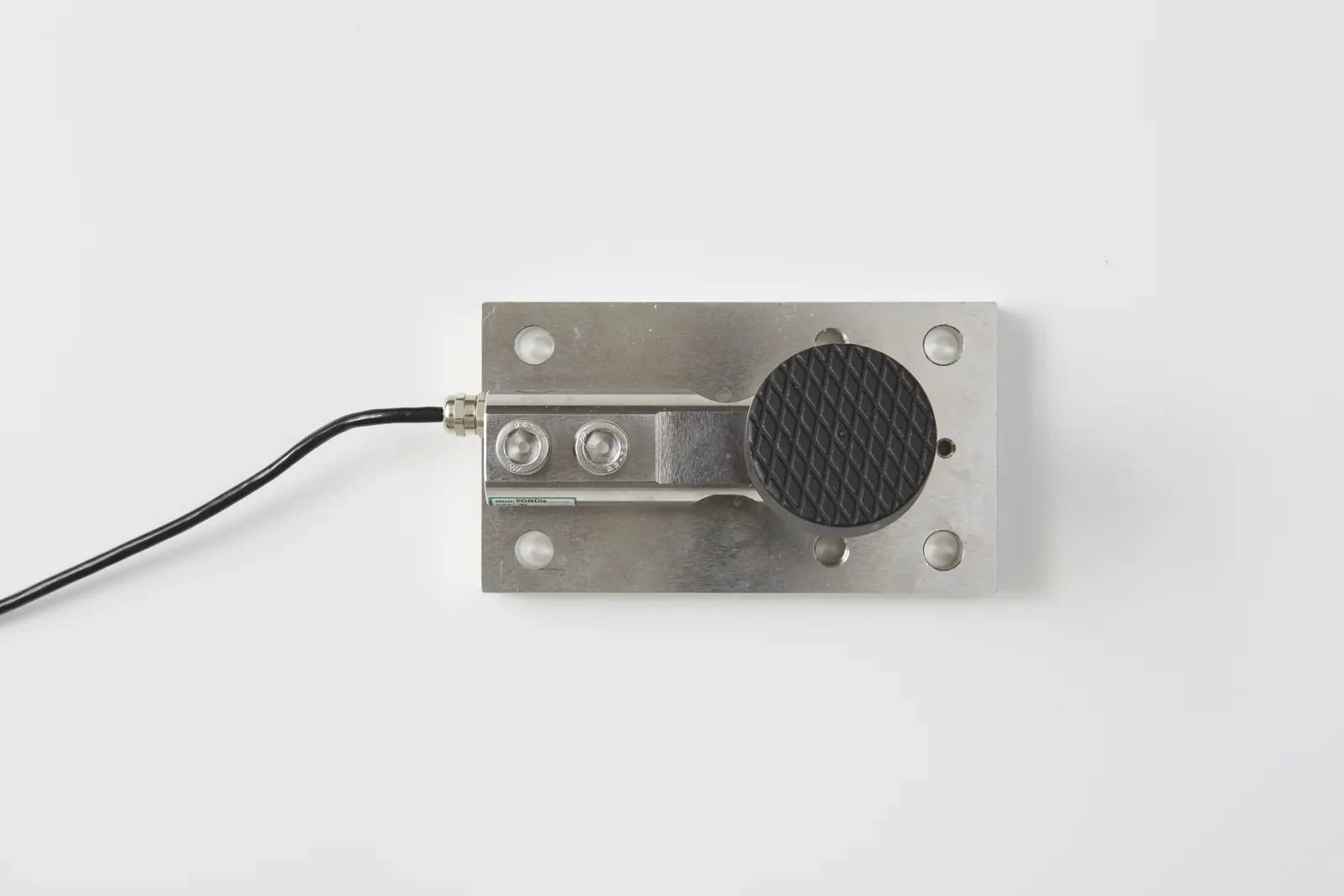

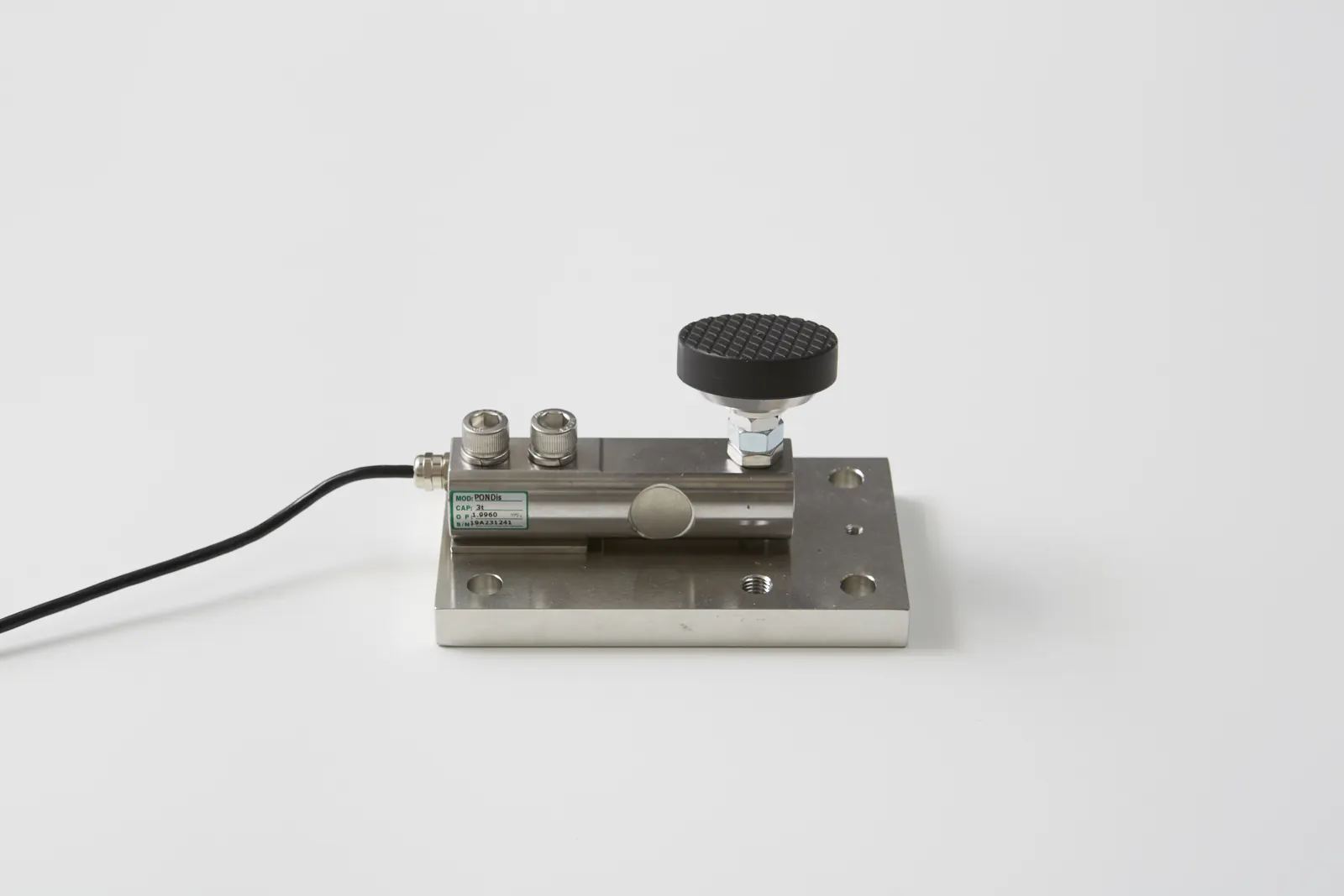

Pé da barra de pesagem para 50 kg a 2t
Material: liga inoxidável

Pé da barra de pesagem para 5t e 10t
Material: aço inoxidável 304

Dados técnicos

Características e esquema de ligação

ATENÇÃO / IMPORTANTE:
O amplificador de balança PMV é calibrado de fábrica com apenas uma barra de pesagem/célula de carga. Se num sistema de pesagem for utilizada mais do que uma barra de flexão/célula (caso normal: 1, 3 ou 4 células), após a ligação de todas as barras/células utilizadas e ainda sem carga, deve medir-se com um voltímetro a tensão do ponto zero entre os terminais 17 (GND/0 VDC) e 18 (+ sinal 0-10 VDC) e ajustá-la para uma gama positiva. Com o potenciómetro de ponto zero do amplificador de balança PMV, a tensão do ponto zero (17 e 18) deve ser ajustada para um valor positivo na gama de aprox. +0,1 a +0,4 VDC.

ATTENTION / IMPORTANT:
The PMV scale amplifier is only calibrated at the factory with one load cell. If more than one load cell is used in a weighing system (standard case: 1, 3 or 4 sensors), then after connecting all used and still unloaded load cells, the zero point voltage between the terminals 17 (GND/0 VDC) and 18 (+ signal 0-10 VDC) has to be measured with a voltmeter and set to a positive range. Using the zero point potenometer of the PMV scale amplifier, to set the zero point voltage (17 and 18) to a positive voltage value in the range from approx. +0.1 to +0.4 VDC.
